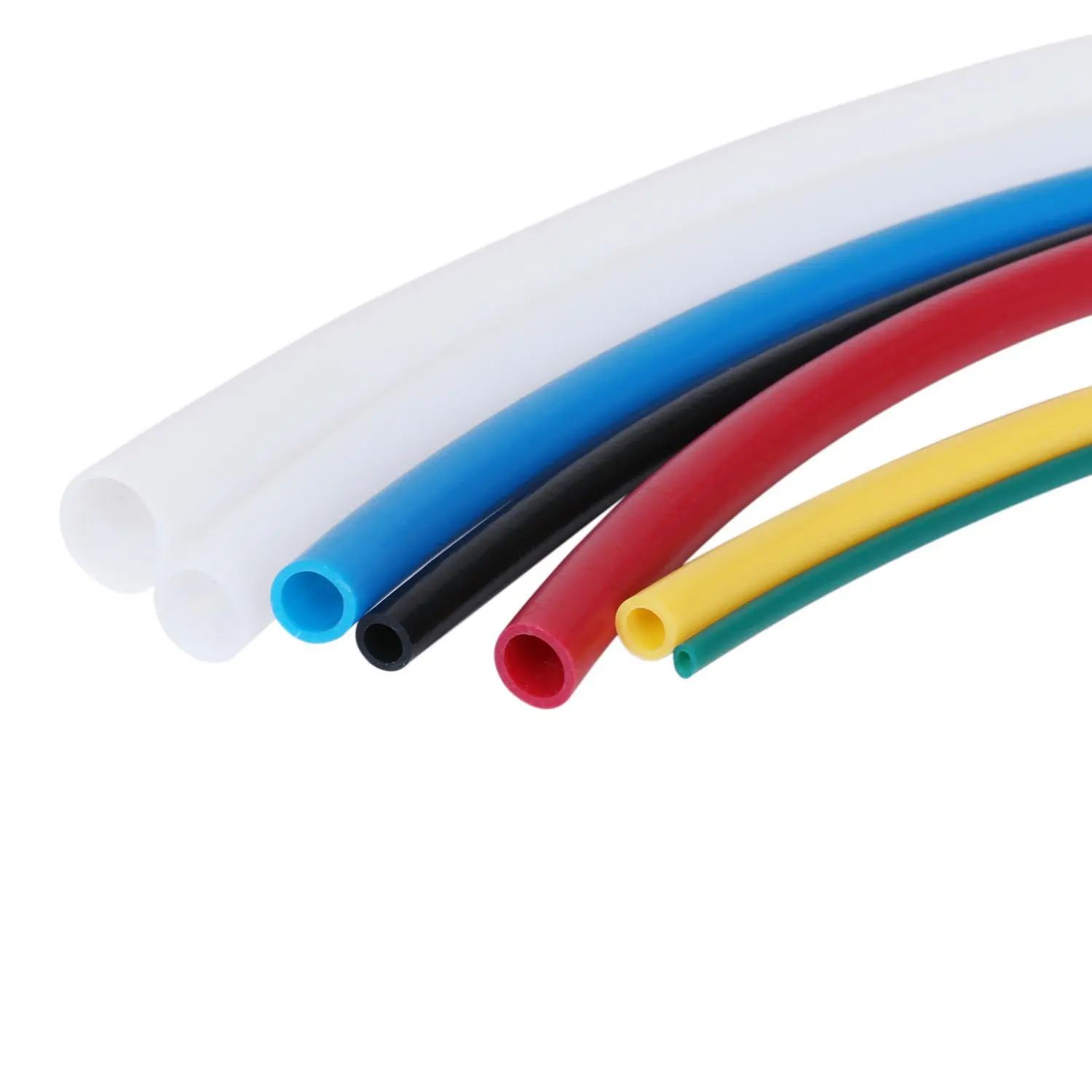

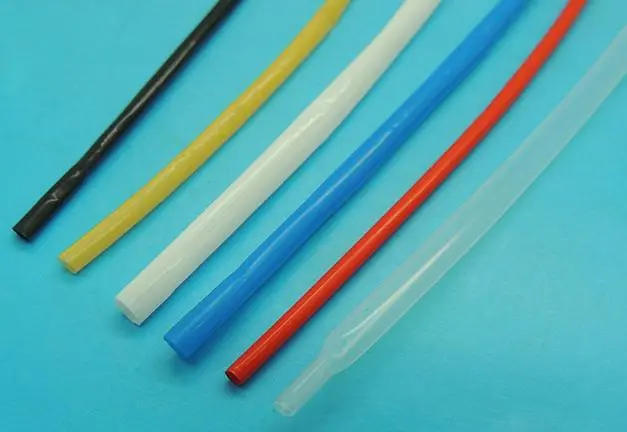

Термоусадочная трубка из ПТФЭ
СБД-ПТФЭ-ХСТ
Номер модели: SBD-PTFE-HST
Рабочая температура: -65°C ~ 260°C
Температура усадки: > 350°C
Коэффициент усадки: 1,7:1/4:1
Структура
В термоусадочной трубке из ПТФЭ применяется импортный политетрафторэтилен (ПТФЭ). Термоусадочная трубка из ПТФЭ обладает превосходной химической стойкостью, термостойкостью, устойчивостью к атмосферным воздействиям и коррозии. Он обладает превосходной жесткостью и прозрачностью. Соответствует RoHS и Reach.
Использование
Широко используется в электротехнике, компьютерах, электротермических, аэрокосмических, военных, телекоммуникационных и т. д. таких как
Мини-трансформатор, специальный датчик, искусственный кровеносный сосуд.
Спецификация
плавление | ≥450°С |
Диэлектрическая проницаемость (*)50 Гц | ASTM D 792, 2,1 г/см |
Жесткость | 85 |
Коррозия меди | ASTM D2671 B, отсутствие коррозии |
Свойство антибиотика, свойство устойчивости к эрозии | Отличный |
Прочность (сгиб, изгиб, разрыв и т. д.) | Отличный |
Предел прочности МПА (КГФ/см) | МЭК 811-1, 19 МПа |
Горючесть | ASTM D2671, Селфгинеш |
Сила разрушения | VDE 0303 часть 2, 26 кВ/мм |
Появление | Гладкий, без видимого меха и дефектов, без примесей |
Удлинение | МЭК 811-1-1, 200% |
Сопротивление | ASTM D2671 A, износостойкий, антикислотный и антивирусный, Коронный разряд, устойчивость к растворителям и т. д. |
Среда | Не опасен для человека и окружающей среды |
Измерение
Спецификация термоусадочной трубки из ПТФЭ (1,7:1)
Размер (мм) | Перед усадкой | После усадки | Тонкая стена | Толстая стена | ||
Внутренний диаметр (мм) | Внутренний диаметр (мм) | До усадки (мм) | После усадки (мм) | До усадки (мм) | После усадки (мм) | |
0,5 | 0,5±0,2 | ≤0,30 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,0 | 1,0±0,2 | ≤0,60 | 0,10±0,05 | 0,15±0,05 | 0,12±0,03 | 0,18±0,03 |
φ1,2 | 1,2±0,2 | ≤0,70 | 0,10±0,05 | 0,15±0,05 | 0,13±0,03 | 0,20±0,03 |
φ1,5 | 1,5±0,2 | ≤0,90 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,0 | 2,0±0,2 | ≤1,30 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,2 | 2,2±0,2 | ≤1,40 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,5 | 2,5±0,2 | ≤1,50 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ2,7 | 2,7±0,2 | ≤1,60 | 0,10±0,05 | 0,15±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,0 | 3,0±0,2 | ≤1,80 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,5 | 3,5±0,2 | ≤2,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ3,8 | 3,8±0,2 | ≤2,2 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,0 | 4,0±0,3 | ≤2,5 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,5 | 4,5±0,3 | ≤2,7 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ4,8 | 4,8±0,3 | ≤2,9 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ5,0 | 5,0±0,3 | ≤3,0 | 0,15±0,05 | 0,20±0,05 | 0,19±0,03 | 0,30±0,03 |
φ6,0 | 6,0±0,3 | ≤3,6 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ6,5 | 6,5±0,3 | ≤4,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ7,0 | 7,0±0,3 | ≤4,2 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,35±0,05 |
φ8,0 | 8,0±0,3 | ≤4,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
φ9,4 | 9,4±0,3 | ≤5,0 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ10 | 10±0,3 | ≤5,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ11 | 11±0,3 | ≤6,8 | 0,15±0,05 | 0,25±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12 | 12±0,3 | ≤7,1 | 0,20±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Φ12,7 | 12,7±0,3 | ≤7,5 | 0,2±0,05 | 0,35±0,05 | 0,24±0,05 | 0,38±0,05 |
Спецификация термоусадочной трубки из ПТФЭ (4:1)
Размер (мм) | До усадки (мм) | До усадки (мм) | После усадки (мм) | После усадки (мм) |
Внутренний диаметр | Средняя тонкая стенка | Внутренний диаметр | Толщина стенки | |
φ1,5 | 1,5±0,5 | 0,07±0,04 | ≤0,40 | 0,25±0,05 |
φ2,0 | 2,0±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ2,5 | 2,5±0,6 | 0,07±0,04 | ≤0,50 | 0,25±0,05 |
φ3,0 | 3,0±0,6 | 0,07±0,04 | ≤0,70 | 0,25±0,05 |
φ3,5 | 3,5±0,6 | 0,07±0,04 | ≤0,80 | 0,25±0,05 |
φ4,0 | 4,0±0,6 | 0,07±0,05 | ≤1,00 | 0,25±0,05 |
φ4,5 | 4,5±0,6 | 0,07±0,05 | ≤1,20 | 0,30±0,05 |
φ5,0 | 5,0±0,6 | 0,07±0,05 | ≤1,30 | 0,30±0,05 |
φ6,0 | 6,0±0,6 | 0,10±0,05 | ≤1,50 | 0,30±0,05 |
φ8,0 | 8,0±0,6 | 0,10±0,05 | ≤2,0 | 0,35±0,05 |
φ9,0 | 9,4±0,6 | 0,10±0,05 | ≤2,4 | 0,35±0,05 |
